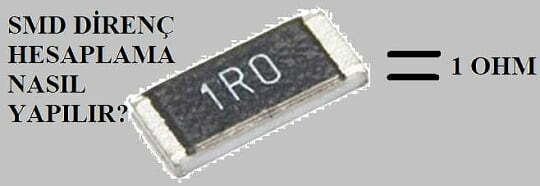

SMD Direnç Nedir? SMD Direnç Hesaplama Nasıl Yapılır?

SMD Direnç Nedir? SMD Direnç Hesaplama Nasıl Yapılır?
0

Merhabalar bugün sizlere SMD Direnç Hesaplama konusundan bahsedeceğiz. Bu konuyu anlatmadan önce SMD Direnç hakkında bilgi edinerek konuyu daha iyi anlayabilmeniz adına SMD Direnç Nedir-SMD Direnç Çeşitleri-SMD Direnç Kullanım Alanları gibi konu başlıklarını anlatarak konuya giriş yapacağız. Keyifli Okumalar…

Kısaca Direnç Nedir?

Öncelikle direnci basitçe tanımlayacak olursak; Direnç elektrik akımına karşı gösterilen zorluk olarak tanımlanabilir. Direnç hakkında daha detaylı bilgi için yukarıda önerdiğimiz yazılarımıza bakabilirsiniz.

Direnç hakkında daha detaylı bilgi edinmek isterseniz Direnç Nedir? ve Direnç Renk Kodları – Direnç Hesaplama – Direnç Okuma adlı yazılarımızı da bakmanızı öneririm.

SMD Direnç Nedir? Ne İşe Yarar?

SMD (Surface Mount Devices) kelime anlamı olarak yüzeye monte devre elemanları demektir. SMD dirençler ise Notebook ve cep telefon ana kartlarında kullanılmakta olup, küçük boyutlu ve çok az yer kaplayan dirençlerdir. SMD dirençler, özellikle yüzey montaj teknolojik sistemler söz konusu ise ön plana çıkmaktadırlar. Boyutun çok daha küçük olması ile beraber farklı özelliklere sahip devrelerde direnç istenilen akım ve gerilimi yakalar. Boyutları küçük olsa da sağladığı direnç üzerinden dengeleme ve anahtarlama sistemi, oldukça etkili bir yapı oluşturmaktadır. Bu sayede birçok farklı devre ile birlikte yaygın olarak farklı cihazlar üzerinde kullanım imkanı sağlar.

SMD Direnç Hesaplama ve Yapısı
SMD Direnç Yapısı

SMD dirençler yapısı itibariyle de her yere kolaylıkla sığması ile beraber, devrelerin vazgeçilmez direnç sistemleri arasına girmiş durumdadır. SMD dirençler standart kılıf yapılarında üretilmekte olup, en çok kullanılan SMD dirençler sabit değerli olanlardır. SMD sabit dirençler, genellikle yassı ve siyah renkli elemanlardır.

SMD Direnç Hesaplama Nasıl Yapılır?

SMD dirençlerin üzerinde yer alan rakamlar, o direncin değerini belirlemekte kullanılır. SMD direnç değerlerinin hesaplanması karbon dirençlerin değerlerinin hesaplanması ile benzerdir. Farklı olan tek nokta, renk kodları yerine doğrudan rakamların verilmiş olmasıdır. Bu durum hesaplamayı daha da kolaylaştırır.

473 SMD Direnç
473 SMD Direnç

Sayı üç basamaklı ise rakamlarda ilk iki rakam aynen yazılır. Üçüncü rakam ise çarpandır. Yani ilk iki rakamdan sonra üçüncü rakam kadar sıfır eklenir.

473 = 47 x 103 = 47000 Ω = 47 kΩ

Sayı dört basamaklı ise ilk üç rakam aynen yazılır. Dördüncü rakam ise çarpandır.

Yani ilk üç rakamdan sonra dördüncü rakam kadar sıfır eklenir.

4703 = 470 x 103 = 470000 Ω = 470 kΩ

Rakamların önünde, arkasında, ortasında bulunan “R harfi” virgül olarak değerlendirilir. Ayrıca dört basamaklı olan dirençlerde 100 Ω altı değerler için “R harfi” kullanılır.

R55 = 0,55 Ω

Birden fazla SMD sabit direnç aynı kılıf içerisinde üretilerek entegre dirençler imal edilir. Entegre direnç içerisinde yer alan direnç dizileri aynı kılıf içerisinde bulunmasına rağmen her biri bağımsız olarak kullanılabilir.

3 Basamak4 Basamak
0R2=0.2 Ω0000=0 Ω (sigorta direnci-açıklama smd çeşitleri kısmında)
R44=0.44 Ω00R1=0.1 Ω
9R3=9.3 Ω0R47=0.47 Ω
330=33 Ω (Yukarıdaki kurallara dikkat ediniz)1R00=1 Ω
441=440 Ω1000= 100 Ω
472=4700 Ω veya 4.7 kΩ8302=83000 Ω veya 8.3 kΩ
SMD Direnç Hesaplama Örnekleri

SMD Direnç Çeşitleri Nelerdir?

Bazı SMD dirençlerin üstünde 0 veya 0000 rakamları yazılıdır. Bu dirençler rakamlardan da anlaşılabildiği gibi sıfır ohm değerindedir ve akıma zorluk göstermez. Ancak üzerlerinden akabilecek akımın belli bir sınırı vardır. Bu sınır aşılırsa yanarak devreyi keserler. Bu özellikleri ile devrede sigorta görevi yaptıkları kolaylıkla anlaşılabilir. Bu dirençler sigorta direnci şeklinde de adlandırılır. Kendileri yanarak devredeki diğer elemanların bozulmasına ve daha ağır hasar oluşmasına engel olurlar.

Bu SMD dirençler dışında, üretici firmalara göre değişiklik gösterse de SMD dirençleri ifade eden katalog değerleri mevcuttur.

Örneğin;

SMD Direnç Farklı Katalog Değerleri

1 [E R J] : Ürün tipi (Kalın kaplamalı çip direnç)

2 [3 G E] : Gücü ve boyutu

3 [Y]: Yüzey kaplama türü

Y ise siyah kaplama

Kod yok ise şeffaf kaplama

4 [J]: Tolerans değeri (±%5)

5 [1 0 2]: Direnç değeri (ohm)

1. ve 2. rakamlar değeri 3. rakam çarpanı gösterir. 10 x 102 =1000Ω

6 [V]: Paket tipi

Bazı SMD Direnç elemanı kodları aşağıda bulunan tablodaki gibidir.

TİPBOYUT
(İNÇ)
GÜÇ
(WATT)
XGE0.10050.031
1GE0.2010.05
2GE0.4020.063
3GE0.6030.1
6GE0.8050.125
8GE1.2060.25
141.2100.25
121.8120.5
12Z2.0100.5
1T2.5121
SMD Direnç Elemanı Kodları

SMD Direnç Kullanım Alanları Nelerdir?

SMD direnç elektronik sistemler ve cihazlar dahil olmak üzere birçok farklı devrede kullanılmaktadır. Diğer büyük boyutlu dirençlere oranla aynı kaliteyi sunmak suretiyle küçük boyutlara sahip olması nedeniyle, çok az yer kaplar ve devrelerde daha etkin bir kullanım imkanı sağlar.

SMD Direnç Hesaplama ve Kullanım Alanları

Genellikle yüzey montaj teknolojisi ile beraber üretimi gerçekleştirilmiş devrelerde kullanılırlar. Direnç olarak değerlendirilir ve çok küçük boyutlara ve yapılara sahip olduklarından dolayı daha etkin bir kullanım imkanı sağlarlar. Bu devrelerde genellikle sabit değerli SMD sistemleri değerlendirilir. Yassı ve siyah bir görüntüsü olması nedeniyle birçok değişik devreye kolayca entegre edilirler.

Sıkça Sorulan Sorular

SMD direnç nasıl hesaplanır?

SMD dirençlerin üzerinde yer alan rakamlar, o direncin değerini belirlemekte kullanılır. SMD direnç değerlerinin hesaplanması karbon dirençlerin değerlerinin hesaplanması ile benzerdir. Farklı olan tek nokta, renk kodları yerine doğrudan rakamların verilmiş olmasıdır. Bu durum hesaplamayı daha da kolaylaştırır.

SMD nerelerde kullanılır?

SMD direnç elektronik sistemler ve cihazlar dahil olmak üzere birçok farklı devrede kullanılmaktadır. Diğer büyük boyutlu dirençlere oranla aynı kaliteyi sunmak suretiyle küçük boyutlara sahip olması nedeniyle, çok az yer kaplar ve devrelerde daha etkin bir kullanım imkanı sağlar.

Bu yazımızda SMD Direnç Hesaplama Nasıl Yapılır? sorusuna cevap vermeye çalıştık. Eksik veya hatalı gördüğünüz kısımları lütfen yorumlar kısmında belirtiniz. Diğer yazılarımızda görüşmek dileğiyle .
